عکس های ASTM A209 درجه T1 آلیاژی-فولاد دیگ بخار و لوله های سوپرهیتر

علاوه بر علامت گذاری در مشخصات A1016/A1016M، علامت گذاری باید شامل این باشد که لوله گرم یا سرد است.

ارسال درخواست

چت کن

یک نقل قول رایگان دریافت کنید! امروز با ما تماس بگیرید!

ارسال ایمیل:sale@gneegi.com

تلفن:+86 15824687445

تلورانس های قطر بیرونی

قطر بیرونی مشخص شده، در. [mm]	تغییرات مجاز، اینچ [mm]
قطر بیرونی مشخص شده، در. [mm]	تمام شد	زیر
لوله های بدون درز داغ
4 [100] یا کمتر	1 ⁄ 64 [0.4]	1 ⁄ 32 [0.8]
بیش از 4 تا 7 1 ⁄ 2 [100 تا 200]، از جمله	1 ⁄ 64 [0.4]	3 ⁄ 64 [1.2]
بیش از 7 1 ⁄ 2 تا 9 [200 تا 225]، از جمله	1 ⁄ 64 [0.4]	1 ⁄ 16 [1.6]
لوله های بدون درز کار سرد
زیر 1 [25]	0.004 [0.1]	0.004 [0.11]
1 تا 1 1 ⁄ 2 [25 تا 40]، شامل	0.006 [0.15]	0.006 [0.15]
بیش از 1 1 ⁄ 2 تا 2 [40 تا 50]، به استثنای	0.008 [0.2]	0.008 [0.2]
2 تا 2 1 ⁄ 2 [50 تا 65]، به استثنای	0.010 [0.25]	0.010 [0.25]
2 1 ⁄ 2 تا 3 [65 تا 75]، به استثنای	0.012 [0.3]	0.012 [0.3]
3 تا 4 [75 تا 100]، شامل	0.015 [0.38]	0.015 [0.38]
بیش از 4 تا 7 1 ⁄ 2 [100 تا 200]، از جمله	0.015 [0.38]	0.025 [0.64]
بیش از 7 1 ⁄ 2 تا 9 [200 تا 225]، از جمله	0.015 [0.38]	0.045 [1.14]

تحمل طول

روش از ساخت	در خارج مشخص شده است قطر، [mm]	طول برش، اینچ [mm]
روش از ساخت	در خارج مشخص شده است قطر، [mm]	تمام شد	زیر
بدون درز، به صورت گرم	همه سایزها	3 ⁄ 16 [5]	0 [0]
بدون درز، کار سرد	زیر 2 [50.8]	1 ⁄ 8 [3]	0 [0]
	2 [50.8] یا بیشتر	3 ⁄ 16 [5]	0 [0]
	2 [50.8] یا بیشتر	3 ⁄ 16 [5]	0 [0]

علامت گذاری محصول
علاوه بر علامت گذاری در مشخصات A1016/A1016M، علامت گذاری باید شامل این باشد که لوله گرم یا سرد است.
توجه:مواد مبله تحت ASTM A209 مطابق با الزامات قابل اجرا نسخه فعلی مشخصات A1016/A1016M است.

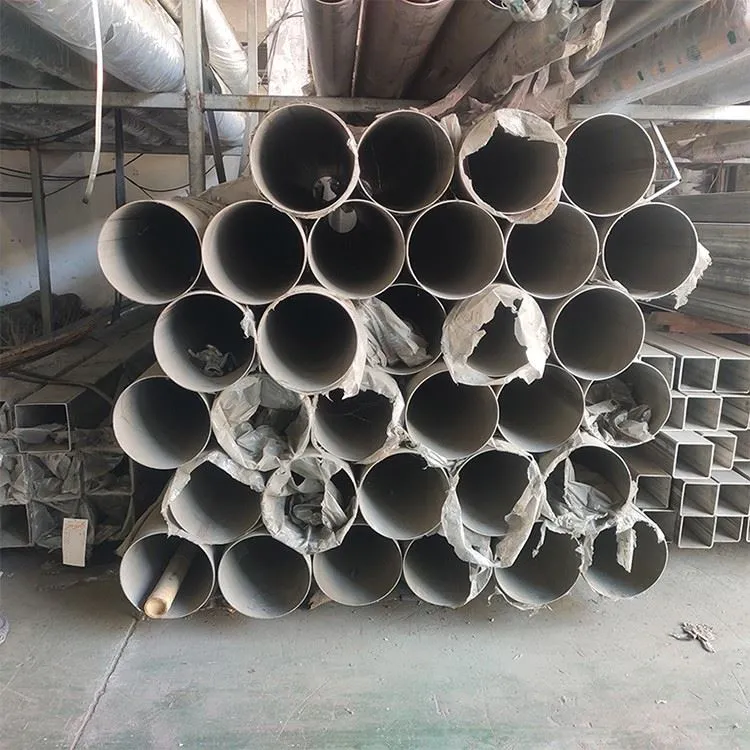

عکس های ASTM A209 درجه T1 آلیاژی-فولاد دیگ بخار و لوله های سوپرهیتر

product-1-1

ASTM A209 درجه T1 آلیاژی-فولاد دیگ بخار و لوله های سوپرهیتر

OD (میلی متر)

ضخامت دیوار (میلی متر)

2.5

3.5

4.5

6.5-7

7.5-8

8.5-9

9.5-10

Φ25-Φ28

●

Φ32

●

Φ34-Φ36

●

Φ38

●

Φ40

●

Φ42

●

Φ45

●

Φ48-Φ60

●

Φ63.5

●

Φ68-Φ73

●

Φ76

●

Φ80

●

Φ83

●

Φ89

●

Φ95

●

Φ102

●

Φ108

●

Φ114

●

Φ121

●

Φ127

●
