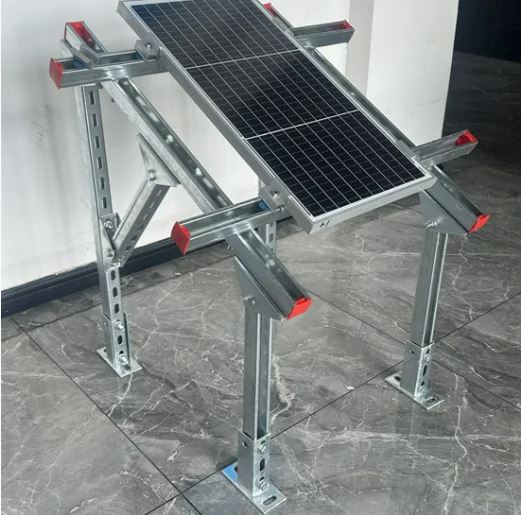

کانال C Strut Channel برای سیستم نصب خورشیدی چیست؟
A کانال C برای سیستم نصب خورشیدی(همچنین به عنوان کانال C استرات خورشیدی، نمایه C نصب PV، یا کانال C قفسه خورشیدی نیز شناخته میشود) یک عضو ساختاری فولادی تخصصی-به شکل حرف "C" است که به طور خاص برای پشتیبانی از پانلهای فتوولتائیک، اینورترها و تجهیزات مرتبط در سیستمهای انرژی خورشیدی طراحی شده است. برخلاف کانالهای استاندارد C، کانالهای خورشیدی{2}}خاص دارای الگوهای شکاف مهندسی شده دقیق، لبههای فلنج تقویتشده و مقاومت در برابر خوردگی عالی برای مقاومت در برابر شرایط شدید خارج از منزل-از جمله سرعت باد بالا، بارهای سنگین برف، تشعشعات فرابنفش، و اسپریهای نمکی در محیط کوا هستند.

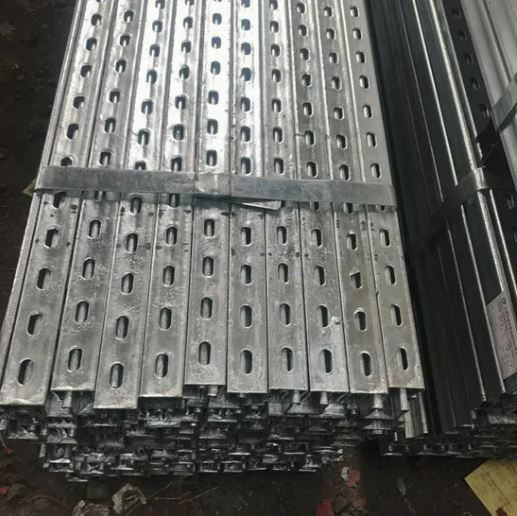

در GNEE STEEL، کانالهای پایه C ما برای نصب خورشیدی از کلافهای فولادی سرد-با کیفیت بالا-گالوانیزه داغ (HDG) یا روی{2}}آلومینیوم{3}}منیزیم (Zn-Al-Mg) با کیفیت بالا از طریق نورد سرد پیش ساخته میشوند. لبه های فلنج داخلی (همانطور که در تصویر محصول نشان داده شده است) چسبندگی فوق العاده ای را برای مهره های کانال و بست ها فراهم می کند، در حالی که طراحی شیاردار پیوسته تنظیم بی نهایت را در حین نصب امکان پذیر می کند و زمان ساخت سایت را به میزان قابل توجهی کاهش می دهد. مطابق با استانداردهای بین المللی (DIN 6923، ISO 4161، ASTM A653)، کانال های استارت ما سازگاری کامل با لوازم جانبی نصب خورشیدی جهانی و طرح های سیستم را تضمین می کند.
مزایا
1.-استحکام بالا-مهندسی شکلگرفته در سرما
کانال C استرات ما برای نصب خورشیدی با استفاده از--ماشینهای شکلدهی{2}سرد{3} پیشرفته، با اطمینان از دقت ابعادی دقیق (تلرانس ± 0.1 میلیمتر) و خواص مکانیکی ثابت تولید میشود. فرآیند سرد کاری باعث سخت شدن کار میشود و در مقایسه با پروفیلهای نورد گرم استاندارد 20 تا 50 درصد استحکام تسلیم را افزایش میدهد و کانالهای ما را قادر میسازد تا آرایههای ماژول PV سنگین را با حفظ یکپارچگی ساختاری پشتیبانی کنند. طراحی تار و فلنج تقویتشده، مقاومت خمشی و پیچشی را بیشتر افزایش میدهد، که برای مقاومت در برابر طوفان{10}}بادهای نیرومند و بارهای سنگین برف در مناطق{11}}عرض جغرافیایی بالا حیاتی است.
2. صنعت-حفاظت در برابر خوردگی پیشرو
تاسیسات خورشیدی به دوام طولانی مدت نیاز دارند، و کانالهای استراج GNEE STEEL با لایههای ضد خوردگی ممتاز پوشانده شدهاند تا از عمر مفید 25 تا 30+ ساله اطمینان حاصل کنند:
-گالوانیزه داغ (HDG): ضخامت پوشش روی از 65μm تا 120μm (80-400g/m²)، مطابق با ASTM A123 است. این پوشش قربانی در برابر زنگ زدگی، رطوبت و خوردگی شیمیایی، ایده آل برای پروژه های خورشیدی داخلی و صنعتی است.
روی{0}}آلومینیوم-منیزیم (Zn-Al-Mg): یک پوشش آلیاژی پیشرفته با مقاومت خوردگی 2 تا 3 برابر گالوانیزه استاندارد، که محافظت عالی در محیطهای ساحلی، نمک-غنی- و رطوبت{3}}بالا دارد.
پیش{0}گالوانیزه: برای سیستمهای سقفهای سبک وزن، ارائه یک روکش تمیز و یکنواخت با مقاومت اولیه در برابر خوردگی برای برنامههای کاربردی با نوردهی کم-.
3. طراحی مدولار برای یکپارچه سازی سیستم خورشیدی بدون درز
الگوی استاندارد شکاف (14×30 میلیمتر یا سفارشی) و طراحی فلنج جهانی کانالهای پایه C ما سازگاری کامل را با همه سختافزارهای اصلی نصب خورشیدی، از جمله گیرهها، براکتهای L-، آهنهای زاویهدار و میلههای نخ تضمین میکند. ساختار مدولار امکان گسترش یا اصلاح آسان مزارع خورشیدی را فراهم میکند، در حالی که طول قابل تنظیم (3 تا 12 متر) و اندازه پروفیل (41×21 میلیمتر، 41×41 میلیمتر، 41×62 میلیمتر، و غیره) با طرحبندیهای پروژههای متنوع-از بامهای مسکونی کوچک گرفته تا مزرعههای بزرگ{115} سازگار است.
4. سبک و مقرون به صرفه{1}راه حل کارآمد
در مقایسه با قابهای نصب آلومینیومی سنتی، کانالهای گالوانیزه گرم C ما نسبت استحکام بالاتری را ارائه میدهند که هزینههای حمل و نقل را تا 30٪ کاهش میدهد و بار روی سقفهای ساختمان یا سازههای فونداسیون را به حداقل میرساند. فرآیند شکلدهی سرد 20 تا 30 درصد ضایعات مواد را در مقایسه با پروفیلهای نورد گرم کاهش میدهد، در حالی که طراحی از قبل شکافدار حفاری در محل را حذف میکند، هزینههای نیروی کار را کاهش میدهد و زمانبندی تحویل پروژه را تسریع میکند.
مشخصات فنی و اندازه های استاندارد
برای اطمینان از عملکرد بهینه برای پروژههای خورشیدی در همه مقیاسها، GNEE STEEL طیف گستردهای از کانال C کانال C را برای سیستمهای نصب خورشیدی با رعایت دقیق استانداردهای کیفیت بینالمللی ارائه میدهد. در زیر یک جدول مشخصات فنی دقیق است که انواع اصلی محصول ما را پوشش می دهد:
-
جدول مشخصات استاندارد (Solar Strut Channel C)
| اندازه نمایه (H×W، میلی متر) | ضخامت دیوار (میلی متر) | درجه فولاد | پوشش روی (g/m²) | حداکثر مقاومت در برابر بار باد | حداکثر مقاومت در برابر بار برف | طول استاندارد (متر) | کاربرد خورشیدی کلیدی |
|---|---|---|---|---|---|---|---|
| 41×21 (کم عمق) | 1.5 / 2.0 / 2.5 | Q235B/S235JR | 120 / 275 / 400 | 55 متر بر ثانیه (1.2 کیلونیوتن بر متر مربع) | 1.0 کیلونیوتن بر متر مربع | 3 / 6 / سفارشی | PV پشت بام، سیستم های خورشیدی کوچک مسکونی |
| 41×41 (استاندارد) | 2.0 / 2.5 / 3.0 | Q345B/S355JR | 275 / 400 | 65 متر بر ثانیه (1.6 کیلونیوتن بر متر مربع) | 1.6 کیلونیوتن بر متر مربع | 3 / 6 / 12 / سفارشی | مزارع خورشیدی روی پشت بام تجاری-روی زمین |
| 41×62 (عمیق) | 2.5 / 3.0 / 3.5 | S350GD/ZM | 275 / 400 | 75 متر بر ثانیه (2.2 کیلونیوتن بر متر مربع) | 2.2 کیلونیوتن بر متر مربع | 6 / 12 / سفارشی | مزارع خورشیدی در مقیاس بزرگ-مناطق ساحلی با باد زیاد |
| نمایه سفارشی | 1.5–3.5 | قابل تنظیم | قابل تنظیم | قابل تنظیم | قابل تنظیم | سفارشی (3-18 متر) | پروژه های تخصصی خورشیدی (آگریوولتائیک، PV شناور) |
اکنون قیمت آسیاب را دریافت کنید
-
ویژگی های مکانیکی بحرانی (درجه Q345B، ضخامت 2.5 میلی متر)
| پارامتر | ارزش | استاندارد مربوطه |
|---|---|---|
| قدرت تسلیم (دقیقه) | بزرگتر یا مساوی 345 مگاپاسکال | EN 10025، GB/T 1591 |
| استحکام کششی | 470-630 مگاپاسکال | EN 10025، GB/T 1591 |
| ازدیاد طول (بیشتر یا مساوی) | 21% | EN 10025، GB/T 1591 |
| مقاومت خمشی (41×41) | بزرگتر یا مساوی 12 کیلو نیوتن بر متر | GB/T 706، ASTM A36 |
| گشتاور بست اسلات | کمتر یا مساوی 45 N·m | DIN 6923، ISO 4161 |
توجه: همه محصولات تحت آزمایشهای دقیق شخص ثالث برای دقت ابعادی، چسبندگی پوشش و خواص مکانیکی قرار میگیرند و گزارشهای آزمایش کامل مواد (MTR) برای هر سفارش ارائه میشود.
اکنون قیمت آسیاب را دریافت کنید
سناریوهای کاربردی کلیدی
1. زمینی-مزرعه خورشیدی نصب شده
کانالهای پایه 41×41 و 41×62 ما، همراه با شمعهای زمین مارپیچ یا پایههای بتنی، ستون فقرات سیستمهای PV نصبشده روی زمین-در مقیاس بزرگ را تشکیل میدهند. ظرفیت باربری بالا (تا 2.2 کیلونیوتن بر متر مربع مقاومت در برابر بار برف) پایداری را در زمین های باز تضمین می کند، در حالی که طراحی مدولار نصب هزاران ماژول PV را در الگوهای شبکه ساده می کند. ایدهآل برای پروژههای خورشیدی در مقیاس{10}}مقیاس، آگریوولتائیک (خورشیدی + کشاورزی) و پارکهای خورشیدی در مناطق خشک و بادخیز.
2. سیستم های خورشیدی پشت بام (مسکونی و تجاری)
کانال های سبک وزن 41×21 و 41×41 برای نصب روی پشت بام ایده آل هستند و بار ساختاری را در خانه های مسکونی، ساختمان های اداری و انبارهای صنعتی به حداقل می رساند. طراحی از قبل شیاردار، تثبیت سریع روی ریل های سقف یا سطوح بتنی را امکان پذیر می کند، در حالی که پوشش مقاوم در برابر خوردگی- در برابر باران، اشعه ماوراء بنفش، و تراکم سقف محافظت می کند. ایدهآل برای تولید پراکنده خورشیدی و ساختمانهای بدون انرژی خالص-.
3. کانکس و سیستم های سایبان خورشیدی
کانالهای Strut C انتخاب ارجح برای خودروهای خورشیدی هستند که پشتیبانی بادوام را برای پانلهای PV در بالای پارکینگها، راهروها و ایستگاههای شارژ فراهم میکنند. طراحی فلنج تقویت شده در برابر ضربه وسیله نقلیه و بارهای سنگین برف مقاومت می کند، در حالی که طول قابل تنظیم امکان ایجاد ساختارهای گسترده و سرپوشیده کانکس را فراهم می کند. در ترکیب با سیستمهای شارژ خودرو خورشیدی، کانالهای استارت ما عملکرد و ارزش امکانات پارکینگ را افزایش میدهند.
4. PV خورشیدی شناور (خورشیدی آبی)
برای پروژههای خورشیدی شناور در مخازن، دریاچهها، و حوضچههای ماهی، کانالهای پایهدار با پوشش روی{0}}آلومینیوم-منیزیم (ZM) ما مقاومت فوقالعادهای در برابر خوردگی آب و تخریب UV ارائه میکنند. طراحی سبک وزن، بار روی پانتونهای شناور را کاهش میدهد، در حالی که ساختار مدولار امکان مونتاژ آسان روی سطوح آب را فراهم میکند و از مزارع خورشیدی آبزی-در مقیاس کوچک و-در مقیاس بزرگ پشتیبانی میکند.
5. پشتیبانی از لوازم جانبی و تجهیزات خورشیدی
فراتر از نصب پنل PV، کانالهای استرات ما برای پشتیبانی از اینورترهای خورشیدی، ترانسفورماتورها، سینیهای کابل و سیستمهای HVAC در اتاقها و پستهای کنترل خورشیدی استفاده میشوند. الگوی شکاف انعطاف پذیر امکان قرارگیری دقیق تجهیزات الکتریکی سنگین را فراهم می کند و عملکرد ایمن و پایدار نیروگاه های خورشیدی را تضمین می کند.
مطالعات موردی
سوالات متداول (سؤالات متداول)
Q1: تفاوت بین کانال استرات C و کانال استاندارد C برای نصب خورشیدی چیست؟
پاسخ: کانال C Strut برای نصب خورشیدی دارای شکافهای دقیق مهندسی شده{{0}، لبههای فلنج تقویتشده، و مقاومت در برابر خوردگی (پوشش HDG/ZM) برای مقاومت در برابر شرایط خورشیدی در فضای باز است. کانال های استاندارد C فاقد طراحی شکاف مدولار و پوشش سنگین-و این امر آنها را برای قرار گرفتن در معرض پروژه های PV طولانی مدت نامناسب می کند. کانال های خورشیدی GNEE STEEL همچنین با استانداردهای بین المللی نصب خورشیدی (DIN 6923) مطابقت دارند و از سازگاری با سخت افزار جهانی اطمینان حاصل می کنند.
Q2: چه ضخامت پوشش روی برای پروژه های خورشیدی در مناطق ساحلی توصیه می شود؟
پاسخ: برای مناطق ساحلی با اسپری نمک و رطوبت بالا، حداقل ضخامت پوشش روی 275 گرم در متر مربع (65 میکرومتر) یا پوشش روی{2}}آلومینیوم-منیزیم (ZM) را توصیه می کنیم. پوشش ZM 2 تا 3 برابر مقاومت در برابر خوردگی گالوانیزه استاندارد ارائه می دهد و عمر مفید 30+ سال را برای تاسیسات خورشیدی در محیط های خشن دریایی تضمین می کند.
Q3: آیا GNEE STEEL میتواند کانالهایی با اندازههای سفارشی-برای پروژههای خورشیدی غیر استاندارد ارائه کند؟
ج: بله! ما در ساخت سفارشی کانالهای خورشیدی C تخصص داریم. ما میتوانیم اندازههای پروفایل سفارشی (مانند 50×50 میلیمتر، 80×45 میلیمتر)، طولهای سفارشی (تا 18 متر)، و الگوهای شکافهای ویژه را برای برآورده کردن نیازهای منحصربهفرد agrivoltaics، خورشیدی شناور، و پروژههای مزرعه خورشیدی در مقیاس بزرگ تولید کنیم. تیم مهندسی ما برای طراحی راه حلی که عملکرد سازه و کارایی هزینه را بهینه می کند، با شما همکاری خواهد کرد.
Q4: چگونه می توانم اندازه کانال استرات مورد نیاز برای پروژه خورشیدی خود را محاسبه کنم؟
پاسخ: انتخاب اندازه کانال استرات به چهار عامل کلیدی بستگی دارد: وزن ماژول PV، دهانه سقف، بار باد و بار برف. برای مثال، کانالهای 41×21×1.5 میلیمتری برای پشتبامهای مسکونی کوچک با بار باد کم مناسب هستند، در حالی که کانالهای 41×62×3.0 میلیمتر برای مزارع بزرگ زمینی-در مناطق پر باد- مورد نیاز است. تیم مهندسی ما برای محاسبه بار و کمک طراحی رایگان ارائه میکند{10}به سادگی جزئیات پروژه خود را به اشتراک بگذارید (گستره، مکان، کمیت ماژول)، و ما اندازه کانال بهینه را توصیه میکنیم.
Q5: عمر مفید کانال C استرات GNEE STEEL برای نصب خورشیدی چقدر است؟
پاسخ: با نصب و نگهداری مناسب، کانالهای پایه گالوانیزه داغ ما 25 تا 30 سال عمر میکنند و کانالهای روکششده روی-آلومینیوم-ما میتوانند تا ۴۰ سال در محیطهای ملایم دوام بیاورند. در مناطق صنعتی ساحلی، عمر خدمات 20 تا 25 سال باقی میماند، که اطمینان طولانیمدت سرمایهگذاریهای انرژی خورشیدی را تضمین میکند.
